Dettagli:
|
| Personalizzato: | Produttori OEM | Materiale:: | Acciaio inossidabile\Aluminio |
|---|---|---|---|
| Portata di applicazione:: | Apparecchi per il vuoto, prodotti lattiero-caseari, alimenti, bevande, farmacia, cosmetici, chimici, | ||
| Evidenziare: | ConFlat® standard (CF) cf Flanges UHV,Flangelle UHV a rotazione,304L cf Flanges UHV |
||

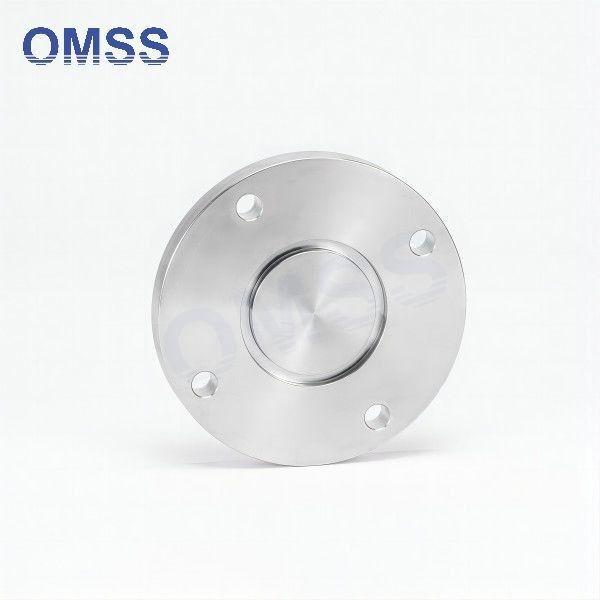

Flanche UHV con foratura rotabile 304L SS ConFlat® (CF) standard
La flangia CF (ConFlat) è la più utilizzata per applicazioni ad alto vuoto e UHV. Molti calibri, strumenti, accessori e feedthrough sono disponibili su questo sistema di flangia.
Il meccanismo di tenuta è un filo di coltello che viene lavorato sotto la superficie piana della flange.i bordi del coltello formano scanalature anulare su ciascun lato di una guarnizione di metallo morbidoIl metallo estruso riempie tutti i segni di lavorazione e i difetti superficiali della flange, producendo un sigillo impermeabile.3mbar) a < 1 x 10-13 anni.Torr (< 1,3 x 10-13 anni.Le dimensioni delle flange in Nord America sono normalmente indicate dal loro diametro esterno (O.D.).in Europa e in gran parte dell' Asia, il diametro interno nominale (ID nominale) del tubo più grande che può essere saldato a una flange forata è generalmente indicato nella loro nomenclatura.
| Parametro | Descrizione |
|---|---|
| Tipo | Flanche di saldatura interna della serie CF |
| Materiale | Acciaio inossidabile (in genere 304 o 316) |
| Metodo di sigillamento | Anello di sigillo metallico |
| Intervallo di pressione | Alto vuoto a ultra-alto vuoto (tipicamente ≤ 10^-9 Torr) |
| Intervallo di temperatura | -196°C a 450°C |
| Diametro del tubo | Personalizzabile per esigenze del cliente |
| Metodo di saldatura | TIG (Gas Tungsten Arc Welding) o saldatura a fascio elettronico |
| Materiale di saldatura | Materiale di saldatura compatibile con materiale di tubi |
| Qualità della saldatura | Conforme alle norme ASTM o alle specifiche del cliente |
| Applicazione | Sistemi ad altissimo vuoto, attrezzature di laboratorio, industria dei semiconduttori, ecc. |
